Radiofrekvenční technologie ochrany zboží RF 8,2 MHz

Výhody a nevýhody radiofrekvenční technologie ochrany zboží RF 8,2 MHz

Výhody: cenově nejlevnější jak brány, tak samolepící etikety, spolehlivé, dlouhá životnost, minimum falešných poplachů, středně široké průchody, tenké etikety vhodné do knih
Nevýhody: samolepící etiketa nefunguje na alobalu (např. čokoláda, cigarety) ani na kovu (konzervy, spreje, nářadí), lze odstínit vodivými materiály (kov, tekutiny), obtížná synchronizace s jinými EAS RF systémy jiných výrobců v blízkosti

Jak technicky funguje radiofrekvenční technologie ochrany zboží RF 8,2 MHz

Systém EAS (Electronic Article Surveillance) na frekvenci 8,2 MHz je celosvětově nejběžnější radiofrekvenční (RF) technologie používaná k ochraně zboží proti krádežím v obchodech. Technicky je tento systém založen na principu elektromagnetické rezonance.

Hlavní komponenty systému
Systém se obvykle skládá ze tří základních částí:
Vysílací anténa (TX - Transmitter): Obvykle jedna z antén (bran) umístěných u východu z obchodu.
Přijímací anténa (RX - Receiver): Druhá anténa umístěná naproti vysílači (případně může jít o tzv. MONO systém, kde jsou obě antény integrovány do jedné).
Ochranný prvek (samolepící nebo pevná etiketa/tag): Pasivní prvek připevněný na zboží, který neobsahuje žádnou baterii.

Co je uvnitř ochranného prvku ?
Srdcem celého systému je to, co se skrývá uvnitř bezpečnostní etikety nebo pevné plastové etikety / tagu. Jedná se o velmi jednoduchý LC rezonanční obvod.
Tento obvod tvoří pouze dvě součástky:
Cívka (L): Obvykle tenký hliníkový plíšek stočený do spirály (u papírových etiket) nebo drátěná cívka (u pevných etiket/tagů). Slouží jako přijímací a vysílací anténka tagu.
Kondenzátor (C): Vytvořený překrytím dvou vrstev vodivé fólie oddělených tenkým izolantem (dielektrikem).
Geometrie cívky a kapacita kondenzátoru jsou z výroby přesně spočítány a fyzicky naladěny tak, aby tento obvod přirozeně rezonoval (kmitál) na frekvenci přesně 8,2 MHz.

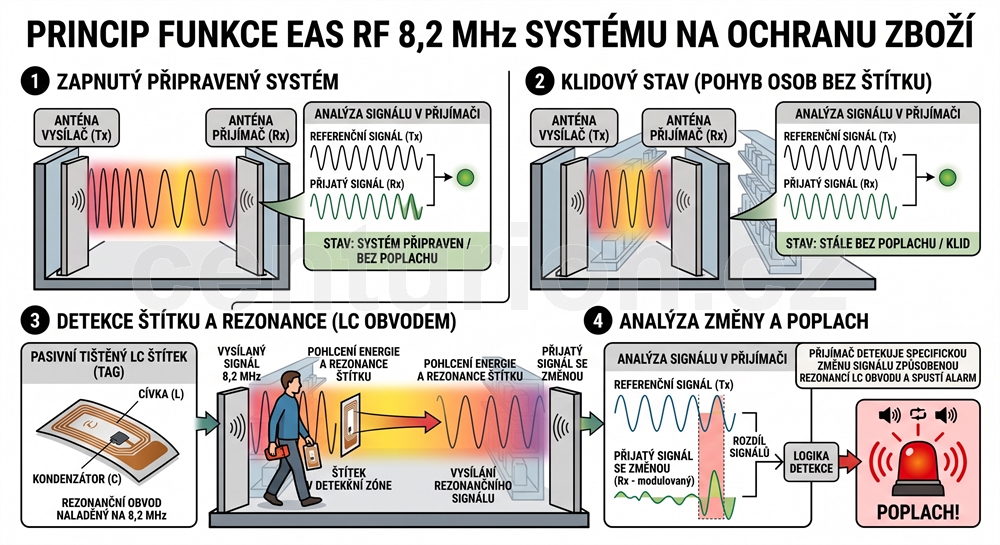

Technický princip funkce krok za krokem
1. Rozmítání signálu (Sweeping) Vysílací anténa (TX) neustále vysílá do prostoru rádiový signál. Nevysílá však staticky jen na jedné frekvenci 8,2 MHz. Namísto toho frekvenci neustále velmi rychle „rozmítá“ (sweepuje) v úzkém pásmu kolem této hodnoty – nejčastěji od 7,4 MHz do 9,0 MHz. Dělá to proto, že při hromadné výrobě etiket dochází k drobným odchylkám a rezonanční frekvence tagů nebývá vždy absolutně přesná. Rozmítáním systém zaručí, že frekvenci tagu s jistotou „trefí“.
2. Vstup tagu do elektromagnetického pole Když zákazník prochází mezi branami s chráněným zbožím, tag se dostane do elektromagnetického pole vysílače. Dokud vysílač generuje např. 7,5 MHz nebo 8,9 MHz, tag nereaguje.
3. Elektromagnetická rezonance V mikrosekundě, kdy frekvence vysílače přesně protne hodnotu 8,2 MHz (nebo konkrétní frekvenci, na kterou je tag naladěn z výroby, třeba trochu posunutých 8,1 MHz), stane se zásadní věc: LC obvod v tagu se rozkmitá. Začne rezonovat.
4. Detekce (Změna energie) Když se tag dostane do rezonance, chová se jako energetická zátěž. Na zlomek sekundy z okolního elektromagnetického pole „odsaje“ část energie a následně ji vyzáří zpět s mírným zpožděním (fázovým posunem). Přijímací anténa (RX) neustále monitoruje sílu a čistotu signálu přicházejícího z vysílače. Ve chvíli rezonance zaznamená RX anténa specifický, velmi krátký pokles napětí (úbytek amplitudy) doprovázený změnou fáze na frekvenci 8,2 MHz.
5. Spuštění alarmu Elektronika v přijímači tento „dip“ (pokles) analyzuje pomocí mikroprocesoru. Aby se zabránilo falešným poplachům (např. od mobilních telefonů nebo kovových konstrukcí), procesor ověřuje, zda má anomálie správný tvar a opakuje se v přesných cyklech rozmítání. Pokud parametry odpovídají profilu EAS tagu, přijímač sepne relé a spustí zvukový a světelný poplach.

Jak funguje deaktivace na pokladně?
Aby si zákazník mohl zboží odnést bez spuštění poplachu, musí být tag deaktivován nebo odstraněn:
Pevné plastové etikety/tagy: Ty se nedeaktivují elektronicky. Pokladní je mechanicky sejme pomocí silného magnetu. Rezonanční obvod uvnitř zůstává neporušený a tag se znovu použije na jiné zboží.
Papírové samolepicí etikety: Ty odstranit nelze, proto se elektronicky „zabíjejí“. Deaktivátor zabudovaný v pokladním pultu funguje jako extrémně silný vysílač na frekvenci 8,2 MHz. Když se k němu etiketa přiblíží, silné pole v cívce etikety indukuje vysoké napětí. Toto napětí je tak silné, že doslova propálí (prorazí) tenkou izolační vrstvu uvnitř kondenzátoru. Kondenzátor se tím natrvalo zkratuje. LC obvod přestane existovat, ztratí schopnost rezonovat a pro bezpečnostní brány se stane neviditelným.
